Nanocrystalline Core

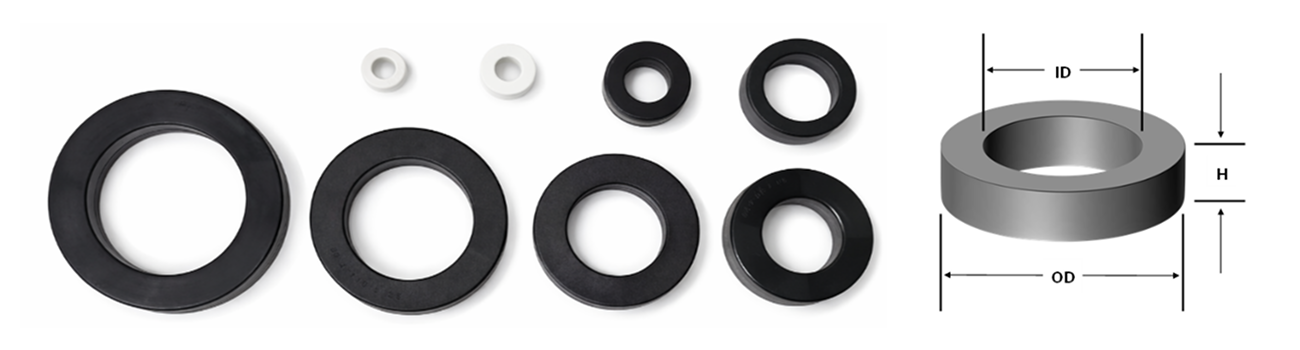

Normal Type
Type Core Dimensions (mm) Case Dimensions (mm) Weight (g) AL (μH)
OD ID H OD ID H 10 kHz 100 kHz
KCT-N30 30 20 15 35 17.7 18.7 41 110 18
KCT-N40 40 25 20 44.7 21.6 24.6 104 120 27
KCT-N50 50 32 20 53.6 28.4 23.7 145 118 28
KCT-N65 65 50 25 68.4 46.8 28.6 215 88 19
KCT-N80 80 50 20 83.8 46.7 24.7 375 120 27
KCT-N90 90 60 20 95.4 54.7 24.7 395 98 28
KCT-N102 102 76 25 108.1 70 30.3 508 90 26
KCT-N110 110 80 25 115.8 74.8 30.4 705 100 20
KCT-N130 130 100 30 136 94 36 920 96 28
KCT-N140 140 100 25 143.8 96.1 30.7 1100 95 22

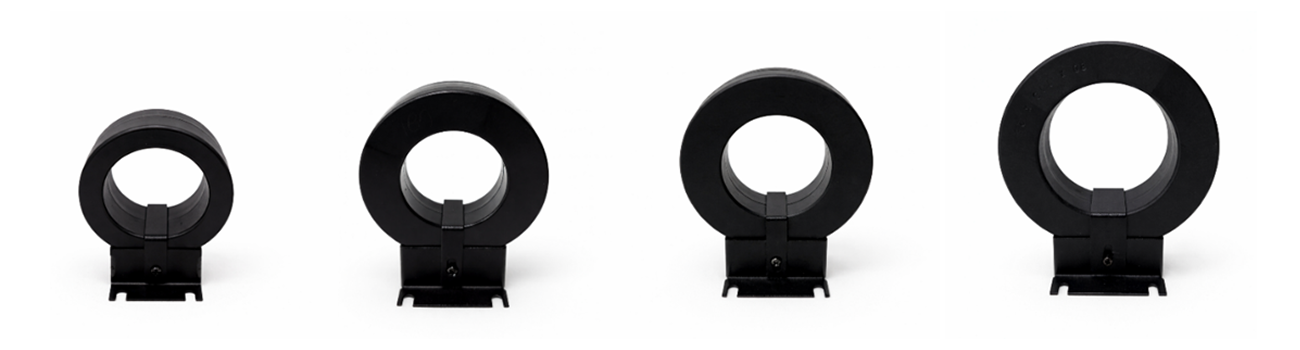

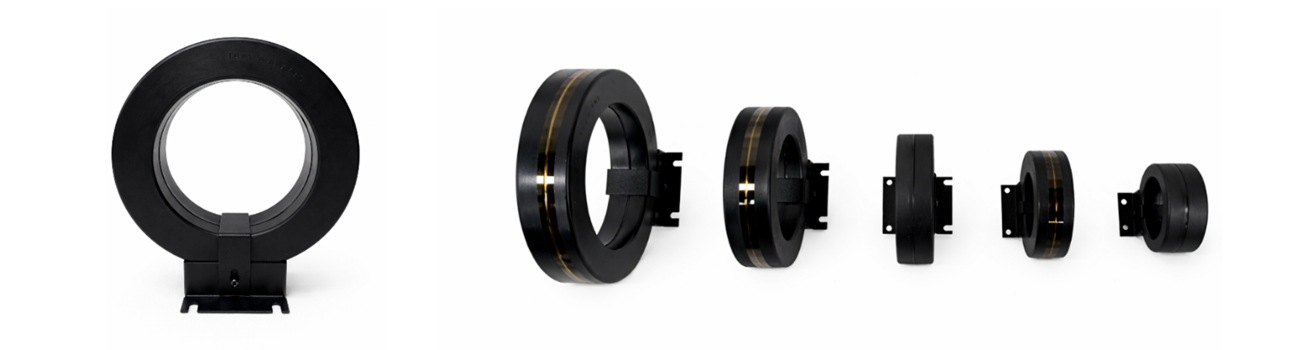

Bracket Type
Type Core Dimensions (mm) Case Dimension (mm) AL (μH)
OD ID H OD ID H 10 kHz 100 kHz
KCT-N140B
(A Type) 		140 100 25 143.8 96.1 30.7 95 22
KCT-N110B
(A Type) 		110 80 25 115.8 74.8 30.4 100 20
KCT-N90B
(B Type) 		90 60 20 95.4 54.7 24.7 98 28
KCT-N80B
(B Type) 		80 50 20 83.8 46.7 24.7 120 27
KCT-N65B
(C Type) 		65 50 25 68.4 46.8 28.6 88 19

Nanocrystalline Core는 높은 투자율, 낮은 손실 특성, 우수한 포화 특성을 갖춘 자성소재로, 고주파 및
고효율 설계가 필요한 다양한 전력변환 및 EMI 대응 분야에서 중요한 역할을 합니다.

당사의 Nanocrystalline Core는 엄격한 품질관리와 축적된 기술력을 바탕으로 설계 및 공급되며,
인덕터, 리액터, 노이즈필터 등 다양한 응용 제품에 적용될 수 있습니다.
